貨叉前移式堆垛車CQDH12A 15A 20A

發布時間:2019/05/30

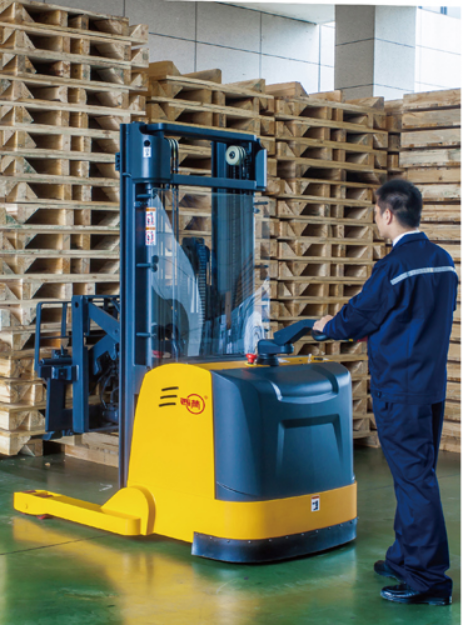

貨叉前移式堆垛車CQDH12A 15A 20A



  ■緊湊的結構適合在狹窄的通道內使用;

  ■無極調速控制,速度平穩、可控;

  ■貨叉可以前后伸縮,剪叉伸縮距離在500mm以上;

  ■智能化的再生制動系統;

  ■作業時貨叉伸縮平穩,無沖擊;

  ■改良后的設計進一步提高了額定載重和起升高度;

  ■可選配:

  1)側移;

  2)全自由提升門架;

  3)電轉向(立式驅動輪);

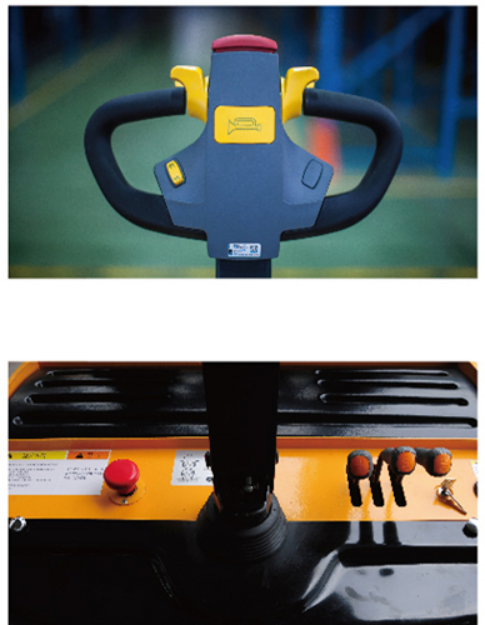

  4)集中控制手柄。

  產品介紹

型號


CQDH12A

CQDH15A

CQDH20A

驅動方式


電動

電動

電動

駕駛方式


站駕(選配助力轉向)

站駕(選配助力轉向)

站駕(選配助力轉向)

額定載荷

Qkg

1250

1500

2000

載荷中心距

c(mm)

500

500

500

前懸距

x(mm)

365/353

287/315

265/262

輪距

y(mm)

1295

1319/1354

1462/1481

自重(含蓄電池)


1800/1850/1900/1950/2000/2050

2250/2300/2350/2500/2550/2600

2450/2500/2550/2700/2750/2800

輪子


聚氨酯輪

聚氨酯輪

聚氨酯輪

輪子尺寸-前輪

mm

250x82

250x82

250x82

輪子尺寸-后輪

mm

150x82

125x82x2

125x82x2

輪胎數-前輪/后輪(x=驅動輪)


1×+2/2

1×+2/4

1×+2/4

附加輪


150×62×2

150×62×2

150×62×2

前輪輪距

b10(mm)

715

715

715

后輪輪距

b11(mm)

1050/1110

1074/1154

1120

門架/貨叉,前/后傾角


2/5

2/5

2/5

門架縮回時高度

h1(mm)

1603/1853/2103/2353/2603/2163/2323/2483

1619/1869/2119/2369/2619/2179/2341/2499

1625/1875/2125/2375/2625/2185/2345/2505

自由提升高度

h2(mm)

1575/1700/1825


1575/1700/1825

起升高度

h3(mm)

2000/2500/3000/3500/4000/4500/5000/5500

2000/2500/3000/3500/4000/4500/5000/5500

2000/2500/3000/3500/4000/4500/5000/5500

作業時門架最大高度

h4(mm)

2881/3381/3881/4381/4881/5381/5881/6381

2881/3381/3881/4381/4881/5381/5881/6381

2897/3397/3897/4397/4897/5397/5897/6397

總體長度

l1(mm)

2327/2340

2364/2384

2550/2574

叉面長度

l2(mm)

1257/1270

1289/1314

1480/1504

車體寬度

b1(mm)

1166-1226/950

1220/950/1300/950

1220/950/1300/950

貨叉尺寸

s/e/l(mm)

3100×1070

3100×1070

40×100×1070

前移距離

l4 (mm)

500

5001200

5001200

軸距中心離地間隙

m2(mm)

50

50

50

通道寬度,托盤1000×12001200跨貨叉放置)

Ast(mm)

2731/2740

2742/2767

2928/2950

通道寬度,托盤800×12001200沿貨叉放置)

Ast(mm)

2783/2794

2806/2830

2996/3019

轉彎半徑

Wa(mm)

1658

1613/1647

1779/1799

行駛速度,滿載/空載

Km/h

4.8/5

4.8/5  /    4.8/5

4.8/5  /    4.8/5

提升速度,滿載/空載

m/s

0.12/0.15

0.095/0.12

0.095(帶側移)0.08(不帶側移)/0.12

下降速度,滿載/空載

m/s

0.35/0.30

0.2/0.15

0.2/0.15

爬坡能力,滿載/空載

%

5/12

5/12

5/12

行車制動


電磁制動

電磁制動

電磁制動

驅動電機功率

kw

0.9DC/1.2AC

1.5AC/2.2AC

2.2AC

提升電機功率

kw

3.3/24

3.3(4.5)/24

4.5/24

蓄電池電壓/額定容量

V/Ah

24/320

24/320、360、460

24/490525

蓄電池重量

kg

285

285375400

380

蓄電池尺寸(長xx高)

mm

812×324×535

812×324×535/812×324×560/812×324×575

774×332×580/776×334×580

駕駛員耳邊噪音等級符合DIN12053

dB(A)

75

75

75






  全電動堆垛車保養知識

  新車啟用前的檢查和維護

  為遵循有關行業規定及保證車子在運輸中的絕對安全考慮,新出廠的車子可能在第一次啟用前蓄電池內部均未帶電解液(除內地銷售外)。

  車子在出廠時隨車備有配制好的蓄電池電解液。在第一次使用前由專業人員將蓄電池電解液灌入蓄電池內。首先,將車子置于通風良好的場所,打開蓄電池箱蓋,并將蓄電池頂部塑料蓋全部掀開。用塑料漏斗將裝有蓄電池電解液的塑料壺提起,慢慢將電解液灌入蓄電池內,直至能看到液面。待全部蓄電池灌滿后,按初充電的操作要求對電瓶及時進行初充電。

  日常檢查

  檢查液壓油油位:

  將貨叉降到最低位置,加油量為12L。液壓油選用推薦牌號。

  檢查蓄電池電量;

  參見蓄電池的使用和維護。

  根據需要檢查

  清洗車子

  檢查并擰緊各緊固件

  檢查車輪損壞情況
