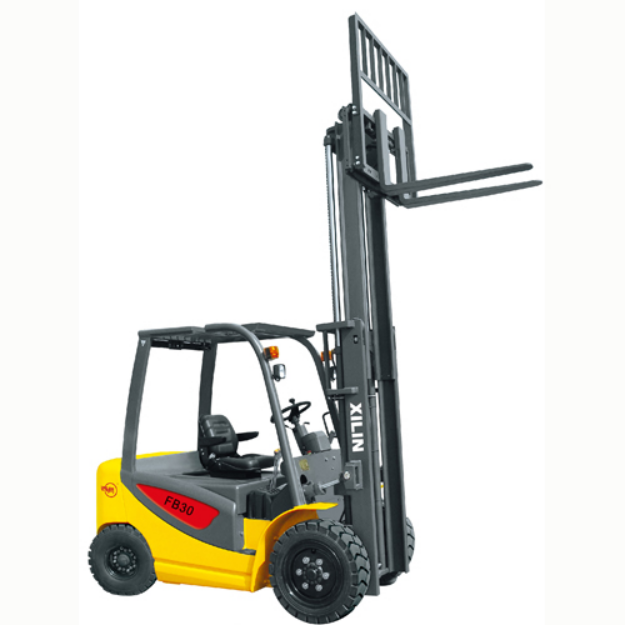

電動叉車FB20 25
新能源，高標準，高效率
FB15/20/25電動叉車系列
產品介紹
技術參數
型號 | FB15 | FB20 | FB25 | |
驅動方式 | 電動(蓄電池) | 電動(蓄電池) | 電動(蓄電池) | |
駕駛方式 | 坐駕 | 坐駕 | 坐駕 | |
額定載荷 | Q(kg) | 1500 | 2000 | 2500 |
載荷中心距 | c(mm) | 500 | 500 | 500 |
前懸距 | x(mm) | 395 | 395 | 473 |
軸距 | y(mm) | 1300 | 1380 | 1650 |
自重 | kg | 3080 | 3280 | 4050 |
軸負載，滿載時前/后軸 | kg | 4030/550 | 4647/633 | 5764/786 |
軸空載，空載時前/后軸 | kg | 1232/1848 | 1312/1968 | 1620/2430 |
輪子 | 充氣/實芯 | 氣胎輪/實芯輪 | 氣胎輪/實芯輪 | |
輪子尺寸-前輪 | mm | Φ590x179/Φ577x162 | Φ590x179/Φ577x162 | Φ680x189/Φ650x174 |
輪子尺寸-后輪 | mm | Φ470x137/Φ461x127 | Φ470x137/Φ461x127 | Φ540x160/Φ529x155 |
輪胎數-前輪/后輪（x=驅動輪） | 2x2 | 2x2/4x2 | 2x2/4x2 | |
前輪輪距 | b10(mm) | 890 | 890 | 970 |
后輪輪距 | b11(mm) | 920 | 920 | 970 |
門架/貨叉—前/后傾角 | 6°-12° | 6°-12° | 6°-12° | |
門架縮回時高度 | h1(mm) | 2015-2610 | 2015-2610 | 2022-3116 |
自由提升高度 | h2(mm) | 0 | 0 | 0 |
起升高度 | h3(mm) | 3000-6000 | 3000-6000 | 3000-6000 |
作業時門架最大高度 | h4(mm) | 4067-7067 | 4067-7067 | 4067-8067 |
護頂架高度（駕駛室） | h6(mm) | 2105 | 2105 | 2190 |
座位高度/站立高度 | h7(mm) | 1043 | 1043 | 1190 |
總體長度 | l1(mm) | 3177 | 3256 | 3620 |
叉面長度 | l2(mm) | 2107 | 2186 | 2550 |
總體寬度 | b1(mm) | 1100 | 1100 | 1150 |
貨叉尺寸 | s/e/l(mm) | 35/100/1070 | 40/120/1070 | 40/120/1070 |
叉架DIN 15 173，等級/類型A,B | 2A | 2A | 2A | |
貨叉架寬度 | b3(mm) | 1088 | 1088 | 1160 |
門架下端離地間隙 | m1(mm) | 105 | 105 | 115 |
軸距中心離地間隙 | m2(mm) | 125 | 125 | 135 |
通道寬度，托盤寬度1000×1200（1200跨貨叉放置） | Ast(mm) | 3505 | 3500 | 3750 |
通道寬度，托盤寬度800×1200（1200沿貨叉放置） | Ast(mm) | 3125 | 3300 | 3550 |
轉彎半徑 | Wa(mm) | 1760 | 1900 | 2150 |
行駛速度，滿載/空載 | Km/h | 0-10 | 0-13.5 | 0-13.5 |
提升速度，滿載/空載 | Km/h | 250/300 | 270 | 260 |
下降速度，滿載/空載 | Km/h | <600 | <600 | <600 |
最大牽引力，裝載/空載 | N | 8990 | 12880 | 13550 |
最大爬坡能力，滿載/空載 | % | 12/15 | 15 | 13 |
行車制動 | 液壓制動 | |||
驅動電機功率 | kw | 5.3/7 | 7/8 | 8/10.5 |
提升電機功率 | kw | 8.2/10 | 8.2/10 | 8.6/12 |
蓄電池電壓/額定容量 | V/Ah | 48/400 | 48/450 | 48/630 |
蓄電池重量 | kg | 650-820 | 820 | 1012 |
蓄電池尺寸（長╳寬╳高） | mm | 980×532×456 | 980×532×456 | 1060*816*510 |
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | <60 | <63 | <65 |
電動叉車保養知識
叉車的日常維護
(1)維護概要
a．叉車需要定期檢查和保養，使其處于良好的狀態；一些關鍵安全零件應按要
求定期更換。
b．使用本公司的零部件更換或加油時，不要使用不同型號的油。
c．若發現有損壞或失靈的地方，應向管理人員報告，禁止在修理前使用叉車。
d．未經培訓合格，禁止修理叉車。
(2)起動要領
a．液壓油的油量：油面應在油位計刻度的中間位置。
b．檢查管子、接頭、泵和閥是否泄露和損壞。
c．檢查行車制動：制動踏板空行程應在40mm，前底板和踏板之間的間隙應大于20mm。
d．檢查手制動器功能：手制動手柄拉到底時，應在規定的坡道上(空載)剎住。
e．儀表和照明燈具等：檢查儀表、照明、接線頭、開關及電氣線路各部分工作是否正常。
(3)蓄電池組充電
a．蓄電池組首次充電和補充充電時，要嚴格遵守蓄電池說明書的規定；
b．叉車工作時，當蓄電池組電壓降低到40V時（或容量值降低到30％以下時），或其中任何單只電池電壓降到1．7v以下時，或儀表報警，叉車應立即停止工作，經充電或更換蓄電池組后方可繼續使用。
c．充電時要隨時檢查電解液的比重、液面高度和溫度等。
d．叉車使用后都盡快地給蓄電池充電，放置時間不得超過24小時，充電時要防止充電不足和過充電，以免損傷蓄電池。
