四向叉車CSD16 20

發布時間:2018/06/08

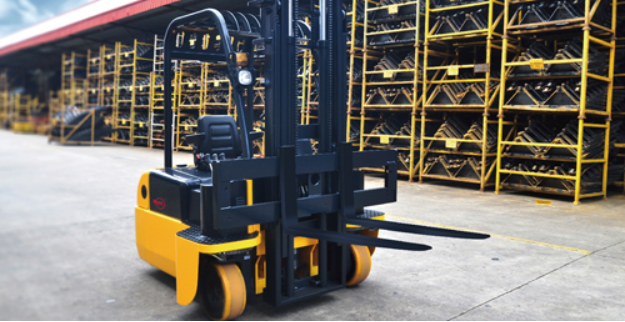

四向叉車CSD16 20


  靈活便捷,駕駛自如,小小空間,隨意搬運

  CSD型叉車是一款多功能四向叉車,此叉車能前后縱向行駛,也可以左右橫向行駛;與普通叉車相比較,CSD型叉車更加靈活便捷,機動性能卓越。橫向行駛功能使其在搬運細長型物料時的靈活性更為明顯,這也是普通叉車所無法比擬的最大特點。

  CSD型四向叉車以蓄電池為動力源,以電動機及其控制系統作為本車的動力系統,具有噪音小,無排放污染,綠色環保的特點。

  CSD型四向叉車的驅動控制系統采用交流變頻控制系統,驅動電機采用交流電機,使本車更具有性能穩定,質量可靠,高效節能,電機免維護,使用壽命長的特點。

  CSD型四向叉車采用雙電機驅動,雙轉向系統,使叉車具備了前后左右四向行駛的功能,操作者可以根據不同的環境和工況,任意選擇合適的功能。

  CSD型四向叉車的縱向和橫向功能切換,由電控系統預先編制好的程序進行控制,具有開機通電自動檢測功能,無論叉車斷電停機(或故障)發生在何種狀態,當叉車再次通電開機后,控制系統都會自動進行檢測,并在極短的時間內使叉車恢復到初始狀態。

  CSD型四向叉車采用多功能儀表,具有電量顯示,運行時間顯示,故障自診斷與報警等功能,操作者可以隨時了解叉車的運行狀況,便于維修和故障排除。

  產品介紹

  技術參數

型號


CSD16

CSD20

驅動方式


前輪雙電機驅動

駕駛方式


坐駕

坐駕

額定載荷

Q(kg)

1600

2000

載荷中心距

c(mm)

500

500

前懸距

x(mm)

330

350

軸距

mm

1300

1350

自重(帶電瓶)

kg

3600

4300

軸負載,滿載時前/后軸

kg

4500/700

5000/800

軸負載,空載時前/后軸

kg

1950/1650

2360/1940

輪子


高彈性實心輪胎

輪子尺寸,前輪


406×152

406×152

輪子尺寸,后輪


15×4 1/2-8

15×4 1/2-8

輪,前后數量(×=驅動輪)


2×/2

2×/2

前輪輪距

b10(mm)

1133

1133

后輪輪距

b11(mm)

165

165

門架/貨叉-前/后傾角

°

3/5

3/5

門架縮回時高度

h1(mm)

2000-2690

2000-2690

起升高度

h3(mm)

3000-6200

3000-6200

作業時門架最大高度

h4(mm)

3800-7000

3800-7000

護頂架高度(駕駛室)

h6(mm)

2100

2100

座位高度/站立高度

h7(mm)

990

990

牽引栓高度

h10(mm)

560

560

總體長度

l1(mm)

2890

2940

叉面長度

l2(mm)

1820

1870

車體寬度

b1(mm)

1622

1622

貨叉尺寸

s/e/l(mm)

35/100/1070

35/120/1070

叉架DIN 15   173,等級/類型A,B


2A

2A

叉架寬度

b3(mm)

1560

1560

門架下端離地間隙

m1(mm)

90

90

軸距中心間隙

m2(mm)

100

100

通道寬度,托盤1000×1200(1200跨貨叉放置)

Ast(mm)

3150

3150

通道寬度,托盤800×1200(1200沿貨叉放置)

Ast(mm)

3280

3280

轉彎半徑

Wa(mm)

1500

1500

行駛速度,滿載/空載

Km/h

10/10

10/10

提升速度,滿載/空載

m/s

0.29/0.45

0.29/0.45

下降速度,滿載/空載


0.45/0.43

0.45/0.43

最大爬坡能力,滿載/空載

%

15/20

15/20

驅動電機功率

kw

2×5(AC)

2×5(AC)

提升電機功率

kw

8.2(AC)

8.2(AC)

蓄電池電壓/額定容量

V/Ah

48/490

48/490

蓄電池重量

kg

900

900

駕駛員耳邊噪音等級符合DIN12053

dB(A)

68

68
